Instalações elétricas: Como aliar segurança, eficiência e tecnologia

Ao considerar o design de uma casa, escritório ou qualquer espaço habitável, a eletricidade é tão fundamental quanto os tijolos e o cimento. As instalações elétricas não são apenas cabos e fios escondidos atrás das paredes, elas são o sistema nervoso do edifício, responsável por conectar e alimentar todos os aparelhos e sistemas que fazem parte do nosso dia a dia.

A verdade é que a faculdade de arquitetura e urbanismo não prepara completamente os estudantes para se sentirem seguros e aptos para lidar com as instalações elétricas. Surgem então algumas dúvidas:  como garantir que estas instalações elétricas sejam seguras e eficientes? Quais são as etapas fundamentais a serem consideradas no projeto de instalações elétricas? Como as normas e regulamentações se aplicam a este contexto?

A resposta para estas perguntas exige uma compreensão detalhada dos componentes das instalações elétricas e suas funções. Além disso, é necessário estar atento às tendências emergentes, como a automação residencial, que está mudando rapidamente a forma como concebemos e interagimos com os espaços ao nosso redor.

Ao longo dessa leitura, esclarecemos as principais dúvidas sobre instalações elétricas, e nossa expectativa é que ao final dele você esteja não apenas mais informado, mas também inspirado a ver a eletricidade não como um desafio, mas como uma oportunidade para melhorar o design e a funcionalidade dos espaços que criamos e habitamos.

Aproveite a leitura!

Importância das instalações elétricas seguras e eficientes.

Para garantir a segurança e o bom funcionamento das instalações elétricas de uma edificação é importante contar com a ajuda de um eletricista capacitado e de um projeto que atenda às necessidades de cada caso. Infelizmente, essa não é uma realidade tão presente no Brasil.

Um estudo realizado pela  Abracopel em parceria com o Instituto Brasileiro do Cobre (Procobre), denominado  “Raio X das Instalações Elétricas Residenciais Brasileiras”, aponta que apenas 29% dos entrevistados possuíam projeto de instalações elétricas em suas residências, em contrapartida 45% afirma que não houve planejamento das instalações elétricas, e 26% não sabiam ou não se lembraram. A amostragem foi realizada com 1000 pessoas e surpreende pela quantidade de instalações feitas, sem um planejamento adequado. Os prejuízos vão muito além do mau funcionamento das instalações, mas também colocam em risco a vida de pessoas e animais.

O número de acidentes fatais envolvendo eletricidade, também é preocupante, outro estudo realizado pela Abracopel (Associação Brasileira de Conscientização para os Perigos da Eletricidade) ressalta a importância de tomar precauções em relação à segurança elétrica. O estudo de 2020 registrou um número alarmante de 764 acidentes mortais ligados à eletricidade. Desses, 691 foram resultados de choques elétricos e 26 foram causados por sobrecargas na rede.

Mesmo que os incidentes por sobrecarga sejam menos frequentes, a alta incidência de casos individuais indica o número de pessoas que tentaram realizar tarefas elétricas sem o preparo necessário.

Para evitar que acidentes deste tipo continuem a acontecer, é importante que os consumidores entendam que tanto reformas quanto novas instalações elétricas devem ser embasadas em um projeto elétrico residencial apropriado. Esse planejamento especifica os locais de instalação para pontos de luz, tomadas, interruptores, circuitos, além da disposição do quadro de distribuição e outros, todos devidamente amparados pelas normas técnicas regulamentadoras.

‍

Etapas fundamentais no projeto de instalações elétricas.

O processo de instalação elétrica residencial envolve uma série de passos cuidadosamente planejados. Vale ressaltar que nesse planejamento é necessário não só atender as normas técnicas, mas também perceber as necessidades do cliente e incluí-las no projeto. Acompanhe abaixo os detalhes dessas etapas essenciais:

1. Planta do projeto:

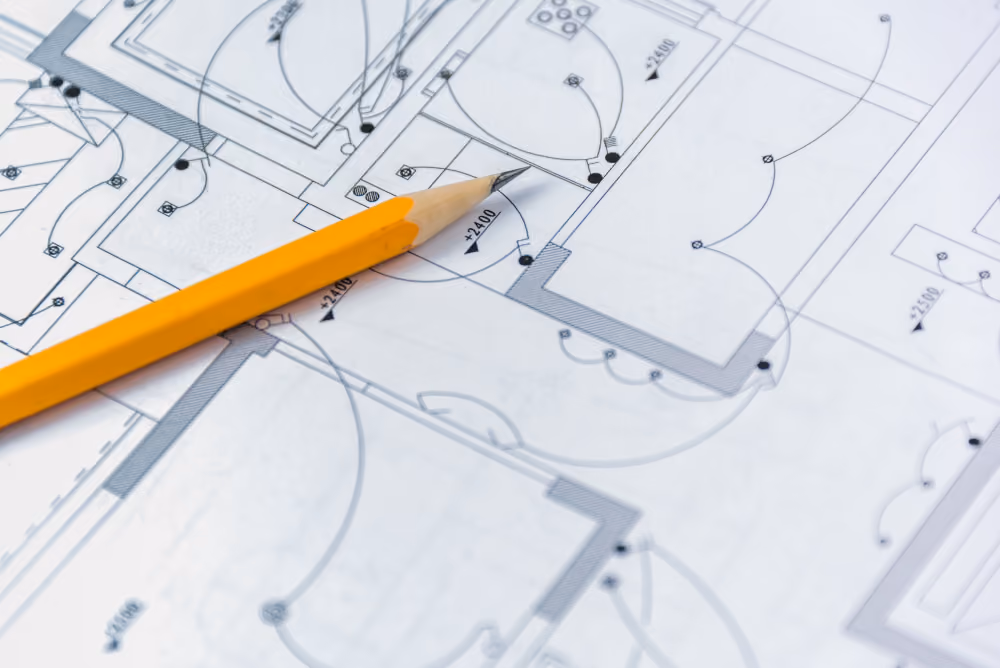

Tudo começa com uma planta baixa detalhada da residência. Este plano fornece as dimensões de cada cômodo e ajuda a cumprir as normas ABNT (Associação Brasileira de Normas Técnicas), que definem os requisitos das instalações elétricas com base na área do ambiente.

‍

2. Definição dos pontos de eletricidade:

Esta etapa envolve a identificação dos locais onde serão instaladas as tomadas, as luzes, os chuveiros e a fiação para os aparelhos domésticos, como ar condicionado. A ABNT fornece regras claras sobre a carga mínima por cômodo e o número de tomadas que devem ser seguidas. É nesse momento que o cliente deve ser consultado para entender as expectativas e necessidades quanto às instalações elétricas.‍

3.Compatibilização de projeto: As instalações elétricas devem ser compatíveis com outros aspectos do projeto arquitetônico, incluindo o projeto hidráulico, o projeto estrutural, entre outros. Isso exige uma coordenação cuidadosa ainda na fase projetual a fim de evitar problemas na execução.

4. Defina tomadas de uso geral e específico (TUGs e TUEs): Depois de definir os pontos de luz, é necessário distinguir as tomadas de uso geral, usadas para ligar aparelhos comuns (TUG), das tomadas de uso específico (TUE), projetadas para aparelhos com necessidades de energia maiores, como torneiras elétricas e ar condicionado. Esta distinção é fundamental para calcular corretamente a potência de cada ambiente e a potência total.

5. Cálculo da potência total:

Aqui, a soma das potências de todos os ambientes é calculada para determinar a potência total das cargas em Watts. Este cálculo é crucial para a escolha adequada dos disjuntores no quadro de distribuição, a seleção de cabos e outros componentes, bem como a avaliação do sistema de aterramento.

6. Criação dos circuitos elétricos:

Neste passo, os componentes da instalação elétrica, como condutores, receptores, geradores e interruptores, são interligados para formar os circuitos elétricos. Cada circuito é projetado para fornecer a energia necessária para um cômodo específico, levando em conta a quantidade e o tipo de pontos de luz.

7. Posicionamento dos dutos:

O próximo passo é decidir onde colocar os dutos. Estes podem ser instalados embutidos no forro ou visíveis, dependendo do estilo de decoração preferido. Um bom posicionamento dos dutos é fundamental para uma instalação elétrica funcional.

8. Realização das ligações elétricas:

Finalmente, chegamos à fase de instalação prática, que envolve a instalação das saídas de energia, a instalação dos disjuntores e a realização de testes para garantir que tudo esteja funcionando corretamente.

‍

Principais componentes das instalações elétricas e suas funções.

‍

Os componentes das instalações elétricas têm papel fundamental para garantir uma distribuição de energia segura, eficiente e contínua. Entenda a função dos principais componentes:

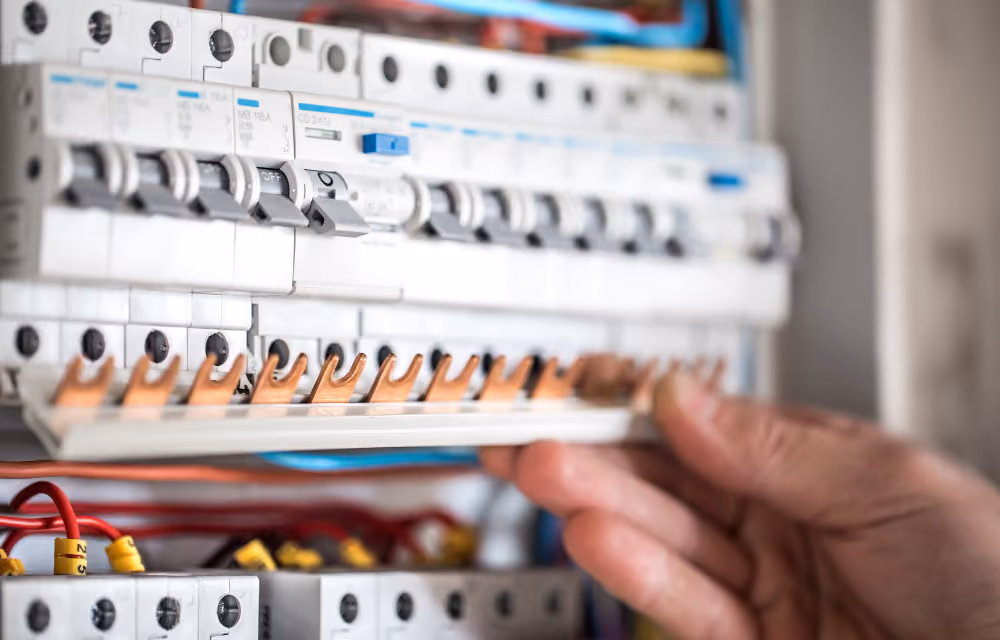

• Quadro de Distribuição: É a parte central de uma instalação elétrica. Recebe a energia elétrica que vem do medidor e a distribui pelos diversos circuitos da casa ou do edifício. É no quadro de distribuição que são alojados os disjuntores e demais dispositivos de proteção, e normalmente fica alocado na parte mais centralizada da casa como um meio de economia de cabos e eletrodutos.
•  Disjuntores: Eles têm como função proteger os circuitos contra sobrecargas e curtos-circuitos, desligando automaticamente o circuito quando uma dessas situações ocorre. Cada circuito da instalação deve ser protegido por um disjuntor.

•  Fios e cabos elétricos: São condutores de cobre ou alumínio, isolados por uma camada de material plástico, que levam a energia elétrica do quadro de distribuição até os pontos de luz e tomadas.

• Tomadas (TUGs e TUEs): TUGs (Tomadas de Uso Geral) são aquelas utilizadas para alimentar equipamentos comuns, como TVs, geladeiras, computadores etc. Já as TUEs (Tomadas de Uso Específico) são usadas para equipamentos que exigem maior demanda de energia, como ar-condicionado, forno elétrico e chuveiro elétrico.

• Interruptores e interruptores paralelos: Os interruptores são responsáveis por ligar e desligar as lâmpadas. Já os interruptores paralelos permitem ligar ou desligar uma mesma lâmpada a partir de dois pontos diferentes. É uma comodidade para quartos, quando se tem a possibilidade de alocar um interruptor ao lado da porta e outro próximo à cama.

• Lâmpadas: Transformam a energia elétrica em luz. Existem diversos tipos de lâmpadas disponíveis no mercado, como incandescentes, fluorescentes compactas e LEDs, que são as mais recomendadas, devido a alta economia de energia que geram.

• Conduítes e eletrodutos: São tubos de plástico ou metal por onde passam os fios e cabos elétricos. Eles protegem a fiação contra impactos, umidade e agentes externos.

• DR (Dispositivo Diferencial Residual): O DR é obrigatório pela NBR-5410 e se trata de um dispositivo de segurança que desliga automaticamente o circuito elétrico quando detecta uma fuga de corrente que possa colocar em risco a segurança das pessoas.
• DPS: ou Dispositivo de Proteção contra Surtos é um dispositivo que protege o sistema elétrico e os equipamentos conectados a ele contra surtos de tensão. Estes surtos geralmente são causados por raios ou alterações bruscas na rede elétrica. O DPS age para limitar a tensão do surto e desviar a corrente excessiva para a terra, evitando que a sobretensão alcance e estrague os equipamentos.

‍

Normas e regulamentações aplicáveis às instalações elétricas.

Antes de iniciar qualquer projeto, é importante conhecer as normas regulamentadoras vigentes para instalações elétricas. Para isso existem algumas NBRs e NRs que devem ser estudadas. Destacamos as principais:

NBR-5410: Essa Norma Brasileira que define as condições indispensáveis para a operação segura de uma instalação elétrica de baixa tensão - até 1.000V para tensão alternada e 1.500V para tensão contínua. Aplica-se em variadas instalações como prediais, comerciais, industriais, públicas e de serviços.

Essa norma funciona como um manual para os profissionais da área, fornecendo diretrizes detalhadas sobre os procedimentos adequados: elementos da instalação; esquema de distribuição de energia; dimensionamentos para áreas específicas; como garantir a proteção total contra choques elétricos; como conduzir a manutenção do sistema, entre outros aspectos.

NR-10: é uma norma abrangente que engloba todas as atividades industriais onde a energia elétrica é utilizada, seja de maneira direta ou indireta – abarcando desde a produção de energia até o seu consumo final. Essa norma propõe uma série de estratégias de controle e proteção, tanto coletivas quanto individuais.

ABNT NBR 5419: Discorre sobre proteção contra descargas atmosféricas, esta norma estabelece os critérios para a proteção de estruturas contra raios, incluindo a instalação de sistemas de proteção contra descargas atmosféricas (SPDA) e dispositivos de proteção contra surtos (DPS).

‍

Dicas para economizar energia por meio de instalações elétricas eficientes.

Se o seu objetivo é reduzir o custo da conta de energia elétrica, é fundamental entender quais são os principais responsáveis pelo consumo e quais medidas podem ser adotadas para economizar energia. Identificar esses itens e tomar as devidas precauções fará toda a diferença para garantir uma maior eficiência energética. Pensando nisso, listamos algumas dicas para economizar energia:

• Escolha eletrodomésticos eficientes: Ao comprar eletrodomésticos, verifique a classificação de eficiência energética.

Alguns dos grandes vilões do consumo de energia são: ar-condicionado, aquecedores elétricos, geladeiras e freezers, máquinas de lavar e secar roupa, e chuveiros elétricos. Na hora de escolher esses produtos, opte por modelos com selo Procel de eficiência energética, que consomem menos energia em comparação com modelos menos eficientes.

• Reduza a quantidade de banhos quentes: Os banhos quentes têm um impacto significativo no consumo de energia elétrica. Aquecer a água representa cerca de 20% do consumo total de energia elétrica, embora essa porcentagem possa variar de acordo com a temperatura local.

Para economizar energia, evite tomar banhos longos e muito quentes e feche o chuveiro enquanto estiver sem uso. Também é possível optar por aquecedores solares, que usam a energia do sol para aquecer a água.

• Mantenha a limpeza do ar-condicionado:

O ar-condicionado é um dos principais culpados por contas de energia altas. Por isso, é essencial garantir que os filtros do seu aparelho estejam devidamente limpos.

Se os filtros não estiverem limpos, o ar-condicionado precisará ser acionado com mais frequência para manter a temperatura desejada, o que resultará em maior consumo de energia e custos adicionais.

• Utilize lâmpadas LED: Substitua as lâmpadas incandescentes por lâmpadas de LED. As lâmpadas LED consomem significativamente menos energia e têm uma vida útil mais longa, além de não aquecerem o ambiente.
• Desligue aparelhos sem uso: Desligue completamente os aparelhos eletrônicos quando não estiverem em uso. Muitos aparelhos consomem energia mesmo quando estão em modo de espera, como a TV quando está ligada à tomada e sem uso, por exemplo.
• Instale sensores de presença: Uma ótima dica para economizar no consumo de energia é utilizar sensores de presença em áreas como corredores, garagens e escadas. Os sensores detectam movimento e acendem as luzes automaticamente, evitando o desperdício de energia quando não há ninguém presente.

Segurança elétrica: precauções e medidas preventivas em instalações elétricas.‍

Você enquanto profissional da construção civil sabe da importância de tomar as devidas precauções ao lidar com instalações elétricas. Por isso, para garantir um ambiente seguro, é essencial contratar profissionais qualificados, realizar inspeções regulares, usar equipamentos de proteção individual adequados e desligar a energia antes de qualquer intervenção.

Além disso, as medidas de segurança devem ser tomadas para prevenir situações que coloquem em risco a vida humana e também dos aparelhos eletrônicos, pensando nisso, invista na instalação de dispositivos de proteção, como disjuntores diferenciais residuais (DRs) e dispositivos de proteção contra surtos (DPS). Essas precauções e medidas preventivas visam prevenir acidentes elétricos e garantir a segurança de todos envolvidos nas instalações elétricas e usuários da edificação.

‍

Tendências em tecnologia e automação nas instalações elétricas.

As novas tecnologias também alcançaram o ramo das instalações elétricas. Essas inovações vieram para facilitar nossas vidas e proporcionar maior eficiência energética aliada a  comodidade.  Listamos algumas dicas para quem quer ficar por dentro dessas inovações tecnológicas. Confira:

Dispositivos inteligentes: Uma das inovações é a integração de dispositivos inteligentes, como iluminação controlada por aplicativos e termostatos conectados. Essa integração permite o gerenciamento remoto e a automação das instalações elétricas, proporcionando maior comodidade aos usuários. Agora é possível controlar a iluminação, ajustar a temperatura e gerenciar outros aspectos elétricos por meio de dispositivos inteligentes, como a Alexa, ou mesmo quando estiver em outro cômodo ou fora de casa, por exemplo.

Eficiência energética: O uso de tecnologias como iluminação LED, sensores de presença e sistemas de gerenciamento de energia são boas opções para a redução do consumo de energia. Além disso, contribui para promover um ambiente sustentável.

‍

Fontes renováveis:

A solar e eólica, estão ganhando popularidade nas instalações elétricas. A instalação de sistemas de energia solar em casa permite aproveitar a luz solar como fonte de energia limpa e sustentável. Os benefícios são vários como economia nas contas de energia elétrica e a possibilidade de compartilhamento de energia excedente com a rede elétrica. Essa transformação energética impulsiona a transição para um futuro mais sustentável e consciente.

Como vimos, o projeto de instalações elétricas deve ser feito por profissionais preparados e antenados às inovações tecnológicas desta área. Agora, você está preparado para começar seus projetos. Sucesso e boa sorte!

‍

Até a próxima

Equipe Vobi

‍
